분말성형프레스

특징
양방향 프레스

특허 받은 양방향 성형 프레스
기술로 두꺼운 성형품도 고밀도의
균질 성형이 가능합니다.

다양한 사양

분말 성형에 관한 오랜 노하우로
연구개발용 소형 수동 기기에서부터
대량 생산용 자동 기기까지
다양한 사양을 보유하고 있습니다.

다양한 용도

파인 세라믹스, 분말 야금 분야에서부터
식품 분야까지 다양한 분야에서
사용이 가능합니다.

소형화, 저소음화

초고압 유압 펌프를 사용하여
기존의 저압 펌프 방식의 프레스에 비해
소형화, 저소음화를 실현하였습니다.

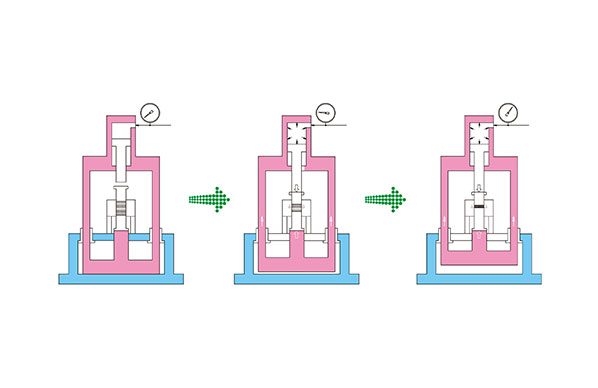

양방향 성형 프레스 작동 원리
  • 유압으로 인해 실린더에 하중이 실리면서 윗 펀치가 하강합니다.
  • 위 펀치의 하중이 아래 펀치 보다 높아져 가동 프레임 자체 무게 이상의 힘을 받으면 가동 프레임이 작용, 반작용의 원리에 의해 자동으로 들려 올려져 상승하게 됩니다.
  • 아래 펀치가 들려지면 상하 균일한 하중이 걸리게 됩니다.
  • 이러한 상하 균일한 하중에 의해서 고밀도의 균질 성형이 가능합니다.
냉간 등방압 가압법(CIP) 소개
CIP 성형 샘플
고무형 CIP 성형

금형을 이용한 분말 프레스 성형에서는 성형체 내부에 분균일한 밀도 분포가 발생할 가능성이 있습니다.
밀도의 차이가 있는 성형체를 소결할 경우 제품 내부의 수축률 차이로 인해 왜곡이나 균열 등의 문제가 발생합니다.
이러한 문제를 해결하기 위해서 성형체의 밀도를 균일화 하는 프로세스가 냉간 등방압 가압법(CIP)입니다.
CIP는 「밀폐된 액체의 일부에 가해 진 압력은 그 강도를 변경하지 않고 액체의 각부에 균일하게 전달된다.」 라는 파스칼의 원리를 활용합니다.
액체를 압력 매체로 100MPa이나 그 이상의 압력으로 분말 제품의 모든 방향에서 균일한 압력을 가하여 성형합니다.

산쇼에서는 '1. 분말 프레스에서 임시로 성형한 샘플을 CIP 성형하는 방식'과 '2. 고무형 CIP 성형을 하는 방식'을 제안하고 있습니다.

적용 사례
산업용 분말 샘플(뉴턴프레스 사용)
지르코니아 복합 분말

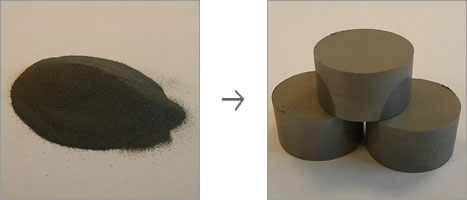

쇳가루
연자성재료

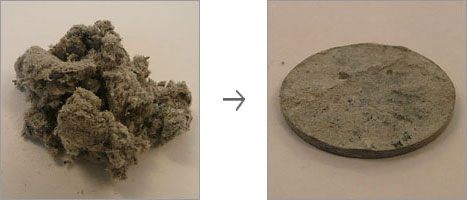

고형연료(RPF)

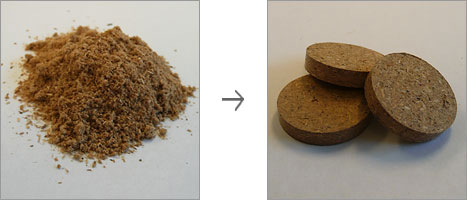

톱밥
탄산리튬 복합 분말
산업용 분말 샘플(뉴턴프레스 사용)

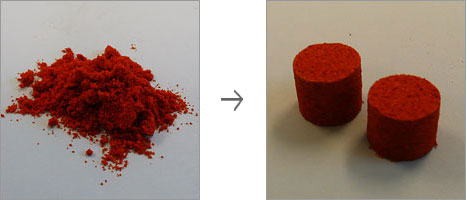

고춧가루
과립 설탕
자색 고구마
인삼
