제품소개
- 링 플런저 시스템
특징
최신의 기술
유럽, 미국에서 20여년 전부터
스틸, 주물 팁 대신 사용되는
동합금 플런저 보다 더 발전된
다이캐스팅용 링 플런저 시스템입니다.
제품 품질 향상
링 플런저 시스템으로 슬리브
기밀성이 증가하여 진공도가 향상되고,
플런저 오일 시스템으로 플런저 오일
샤용량의 최소화로 기포 발생을 줄입니다.
사이클 타임 감소
비스켓의 효과적인 냉각이 가능하고,
플런저 링만을 간편하게
교체할 수 있어서 사이클 타임을
감소시킵니다.
플런저, 슬리브 수명 증가
링 플런저 시스템은 일반 스틸,
주물팁 대비 5-10배 수명을 지니며,
플런저 오일 시스템을 통해서 슬리브
수명을 증가시킵니다.
적용 효과
링-플런저 효과
- 용탕의 온도를 최대한 높게 유지하여 유동성을 높임
- 슬리브와 팁 사이에 용탕 침투가 전혀 없음
- 사출시 증압을 충분히 하여 고품질 제품 생산 가능
- 슬리브 수명의 증가
- 작업 환경 개선 및 환경오염 감소
- 플런저 팁 보관 공간 감소
- 비스켓을 사출 종료 후 빠르게 냉각하여 싸이클 타임을 감소시킴
- 사출 스피드가 항상 일정하여 균일한 품질을 보장
- 플런저 링이 슬리브 내에 밀착되어 진공도 향상
- 플런저 팁 오일 사용량 감소
- 간편한 플런저 팁 교환으로 장비 비가동율 감소로 생산성 향상
링-플런저 규격별 표준 수명
- 일반 스틸, 주물팁 대비 5 - 10배의 수명
- 장기적인 원가 절감
| 플런저 Ø | 링 수명 | 플런저 수명 |
|---|---|---|
| Ø40 ~ 55 | 25,000 ~ 50,000 | 60,000 ~ 90,000 |
| Ø60 ~ 75 | 25,000 ~ 35,000 | 60,000 ~ 80,000 |
| Ø80 ~ 95 | 20,000 ~ 25,000 | 40,000 ~ 60,000 |
| Ø100 ~ 125 | 15,000 ~ 20,000 | 35,000 ~ 50,000 |
| Ø130 ~ 145 | 10,000 ~ 15,000 | 30,000 ~ 45,000 |
| Ø150 ~ 165 | 5,000 ~ 10,000 | 15,000 ~ 30,000 |
| Ø170 ~ 180 | 3,000 ~ 8,000 | 10,000 ~ 24,000 |
ALROTEC 플런저 오일 시스템 효과
- 기존 오일 사용량보다 30 - 40% 이내로 사용량 감소
- 슬리브 사용 수명 극대화
- 오일 사용량 최소화로 제품 내 기포 발생 감소
- 작업 환경 개선 및 환경 오염 감소
적용 사례
1) ALROTEC Plunger ATS-RS Ø75 적용
기존 주조 조건
| 적용 플런저 | Plunger ATS-RS |
|---|---|
| 다이캐스팅 장비 | Zitai 250 Ton |
| 제품 종류 | Door handles |
| 주입 중량 | 1.7 kg |
| 플런저 규격 | Ø 75 |
| 기존 사이클 타임 | 26 초 |
ALROTEC 기술 적용 전, 후 비교

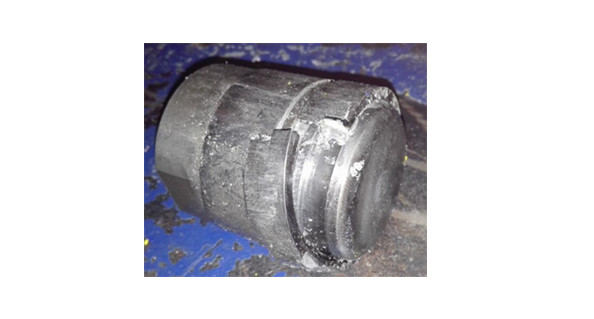

기존 사용 스틸 링 플런저

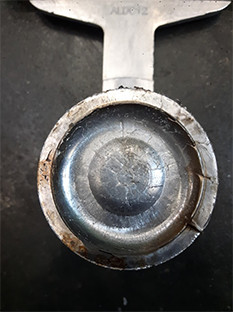

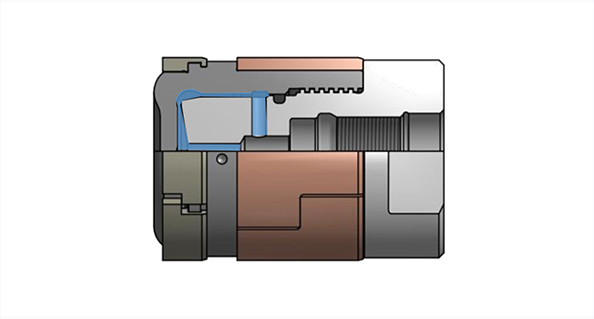

ALROTEC Plunger ATS-RS Ø75 스프링 부시와 스틸 링
금형 열림 후 플런저 온도 측정

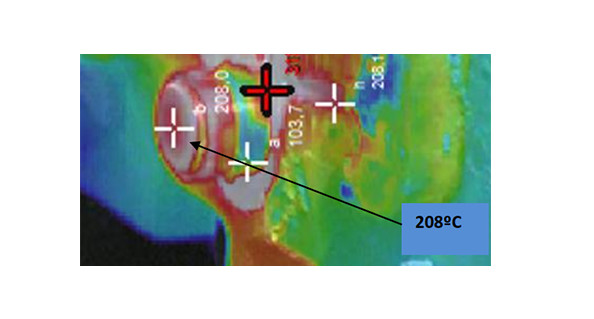

기존 사용 스틸 링 플런저: 208 ℃

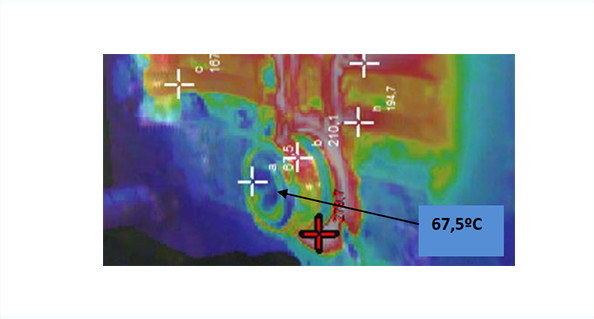

ALROTEC Plunger ATS-RS: 67.5 ℃
결과
- 효과적인 비스켓 냉각으로 사이클 타임 감소
- 플런저 수명 증가
2) ALROTEC Plunger ABS-R Ø100 적용
기존 주조 조건
| 적용 플런저 | Plunger ABS-R |
|---|---|
| 다이캐스팅 장비 | MWb 1800 Ton |
| 제품 종류 | Seat structure |
| 주입 중량 | 2.5 kg |
| 플런저 규격 | Ø 100 |
| 기존 사이클 타임 | 65 초 |
ALROTEC 기술 적용 후 비교
| 분류 | ALROTEC 기술 적용 전 | ALROTEC 기술 적용 후 |
|---|---|---|
| 사이클 타임 | 65 초 | 40 초 (사이클 타임 감소) |
| 플런저 종류 | Cu Be 합금 | ABS-R |
| 플런저 오일 | 파우더 타입 | ALROTEC 플런저 오일 시스템 |
3) ALROTEC Plunger ATS-RS Ø 50 적용
주조 조건
| 적용 플런저 | ATS-RS |
|---|---|
| 다이캐스팅 장비 | 도요, 도시바 350톤 |
| 제품 종류 | 전기자동차 배터리 케이스 |
| 플런저 규격 | Ø 50 |
| 플런저 팁 적용 후 플런저 오일 사용량 | 0.35 cc (플런저 오일 사용량 최소화) |
